Warum muss bei der Transformator-Vorbeugungsprüfung der Gleichstromwiderstand geprüft werden?

Zunächst einmal sind vorbeugende Tests ein wichtiger Bestandteil des Betriebs und der Wartung von Transformatoren (normalerweise alle 1 bis 3 Jahre, je nach Umgebung und Nutzung). Sie sind eines der wirksamsten Mittel, um den sicheren Betrieb des Transformators zu gewährleisten. Dadurch können Defekte des Transformators im Voraus erkannt und rechtzeitig behoben werden.

Bei vorbeugenden Prüfungen von Transformatoren sind zwei Dinge unbedingt zu erledigen: die Gleichstromwiderstandsprüfung und die Isolationsprüfung. Die Gleichstromwiderstandsprüfung kann die Schweißqualität der Wicklungsverbindungen des Transformators bestimmen und feststellen, ob zwischen den Windungen ein Kurzschluss vorliegt, sowie ob der Kontakt jeder Position des Spannungsstufenschalters gut ist, ob die tatsächliche Position des Stufenschalters mit der angegebenen Position übereinstimmt usw. Diese Prüfungen hängen eng damit zusammen, ob der Transformator weiterhin sicher betrieben werden kann. Unabhängig davon, ob es sich um eine vorbeugende Prüfung oder eine Übergabeprüfung handelt, sollten die fünf Gänge der Gleichstromwiderstandsprüfung des Transformators geprüft werden. Jetzt werde ich anhand von Fakten darüber sprechen, warum alle fünf Gänge geprüft werden müssen.

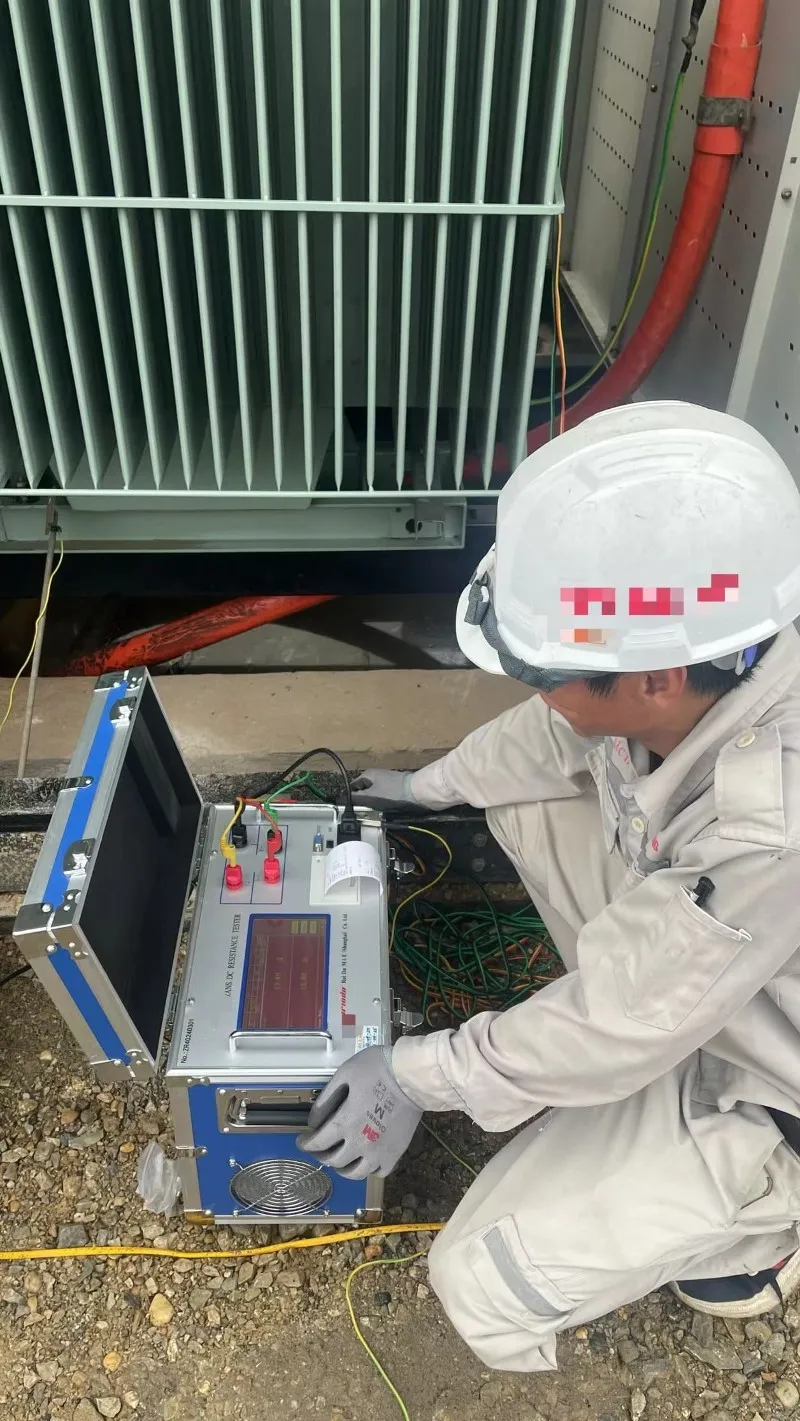

Um den Bedarf an schnellen Messungen des Gleichstromwiderstands von Transformatoren zu decken, hat unser Unternehmen den Gleichstromwiderstandstester RDZR-50A entwickelt. Das Gerät verwendet eine neue Stromversorgungstechnologie, die sich durch geringes Volumen, geringes Gewicht, hohen Ausgangsstrom, gute Wiederholbarkeit, starke Entstörungsfähigkeit, perfekte Schutzfunktion usw. auszeichnet.

Klicken Sie auf das ProduktmodellRDZR-50Aum mehr über die Produktinformationen und Parameter zu erfahren.
Klicken Sie hier, umkontaktiere unsum das aktuellste Angebot zu erhalten.

Übrigens, als ich noch im Kundendienst arbeitete, erhielt ich einen Anruf von einem großen staatlichen Veranstaltungsort: Der Leiter des Elektrikerteams sagte, dass aufgrund der Hinzufügung einiger großer elektrischer Geräte die Spannung zu niedrig sei und sie deshalb den Transformator vom ursprünglichen ersten Gang auf den zweiten Gang umgestellt hätten.

Nach der Getriebeanpassung brannte jedoch eine Hochspannungssicherung des Ringnetzschranks durch. Sie tauschten die Sicherung aus, doch die neue Sicherung brannte erneut durch. Da sie weder über Detektionstechnologie noch über Detektionsgeräte verfügten, baten sie das Energieversorgungsunternehmen um Unterstützung bei der Überprüfung.

Ich habe den Anruf an den Bereich der Transformatorprüfung weitergeleitet, und die Transformatorprüfung hat mir anschließend auch die Fehlerursache und das Behandlungsergebnis mitgeteilt: Nach einer tatsächlichen Prüfung durch Kollegen war der direkte Widerstand auf der Niederspannungsseite ihres Transformators normal, aber die direkte Widerstandsunwuchtrate der Hochspannungsseite überschritt mehr als 20 % (bei Transformatoren unter 1600 kVA sollte die direkte Widerstandsunwuchtrate der Hochspannungsseite weniger als 2 % und die direkte Widerstandsunwuchtrate der Niederspannungsseite weniger als 4 % betragen und ihr Transformator AB1,267 Ohm AC1,316 Ohm BC0,616 Ohm), also schlussfolgerten die Kollegen, dass im zweiten Gang ihres Transformators ein Windungskurzschluss vorlag.

Den Angaben zufolge hatten sie zuvor immer den ersten Gang verwendet und selbst bei vorbeugenden Tests nur den Gleichstromwiderstand des ersten Gangs gemessen und nie den Gleichstromwiderstand nach dem zweiten Gang getestet. Diesmal erlitten sie unerwartet einen Verlust.

Die Kollegen schlugen vor, dass sie, wenn sie im Moment nicht die Möglichkeit hätten, den Transformator auszutauschen, zunächst den Transformator in den dritten Gang umstellen könnten, den Transformator dann aber zur Reparatur an das Werk zurückschicken oder den Transformator so schnell wie möglich direkt austauschen müssten.

Kurzschlüsse zwischen den Windungen von Transformatoren wie diesen sind sehr selten, aber wenn sie bei vorbeugenden Tests nicht ernst genommen werden, können sie zu gegebener Zeit für Überraschungen sorgen. Diesmal gab es keinen Unfall, weil der Elektriker verantwortungsvoller war und nicht blind vorging. Es war ein Glück im Unglück. Sie sollten wissen, dass Kurzschlüsse zwischen den Windungen von Transformatoren manchmal große Kurzschlussströme verursachen, und je mehr Windungen sich im Kurzschluss befinden, desto größer ist der Kurzschlussstrom. Daher kann es leicht zu einem abnormalen Temperaturanstieg im Transformator und sogar zu unerwarteten Unfällen kommen.
